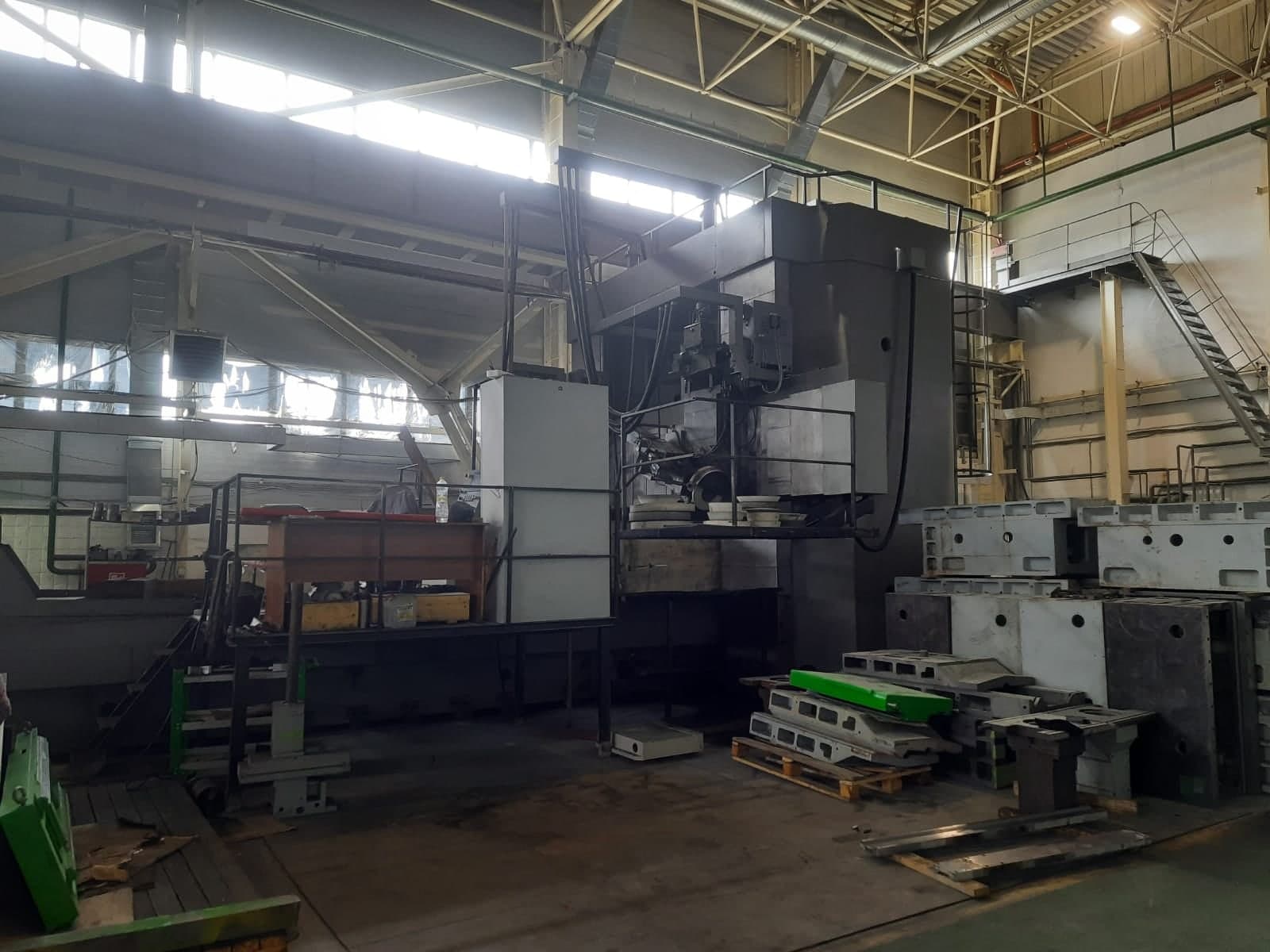

Модернизация продольношлифовального станка Heckert SZ 2200

Повышение степени автоматизации до Ф2

4 сервопривода CANOpen

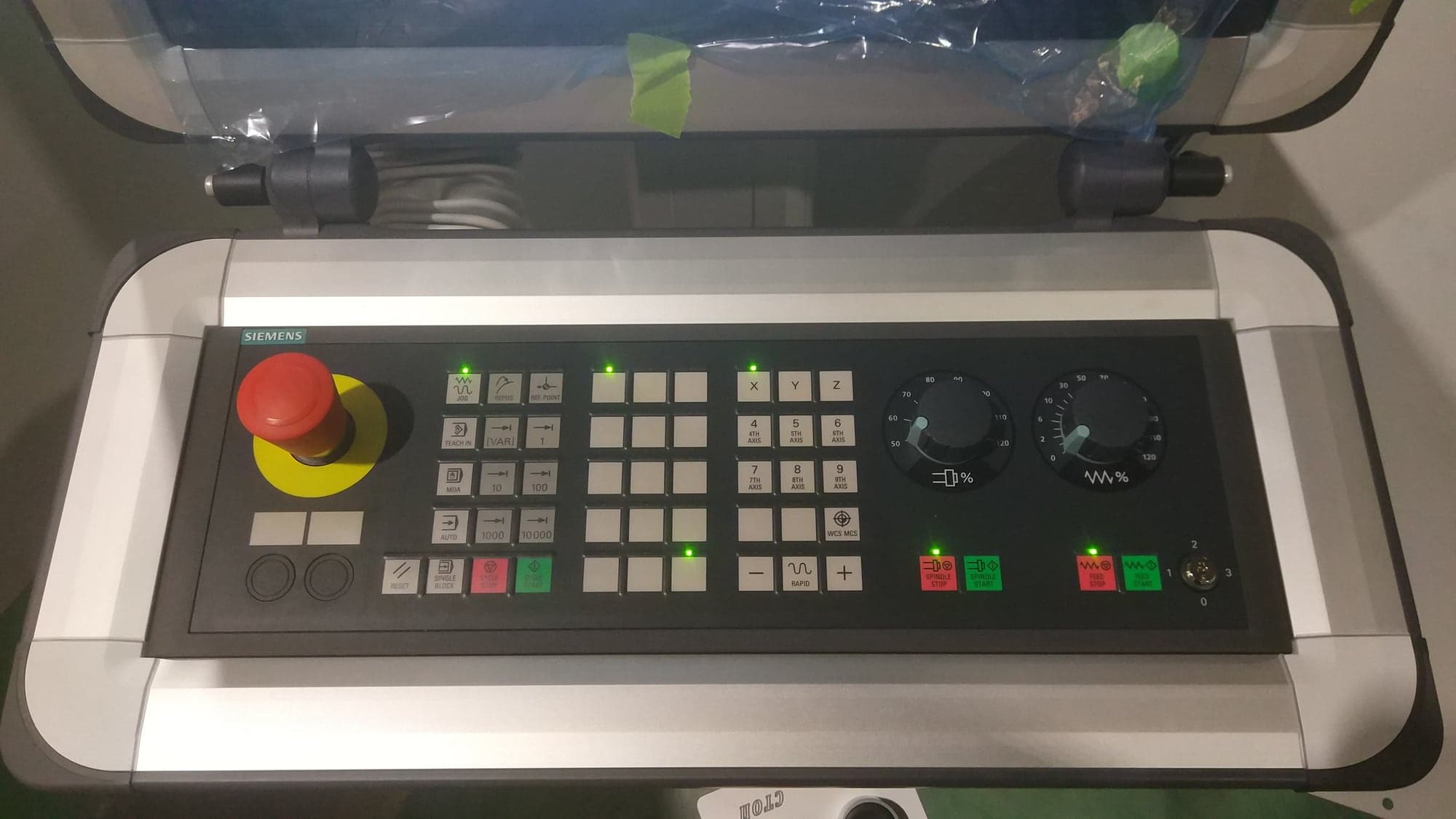

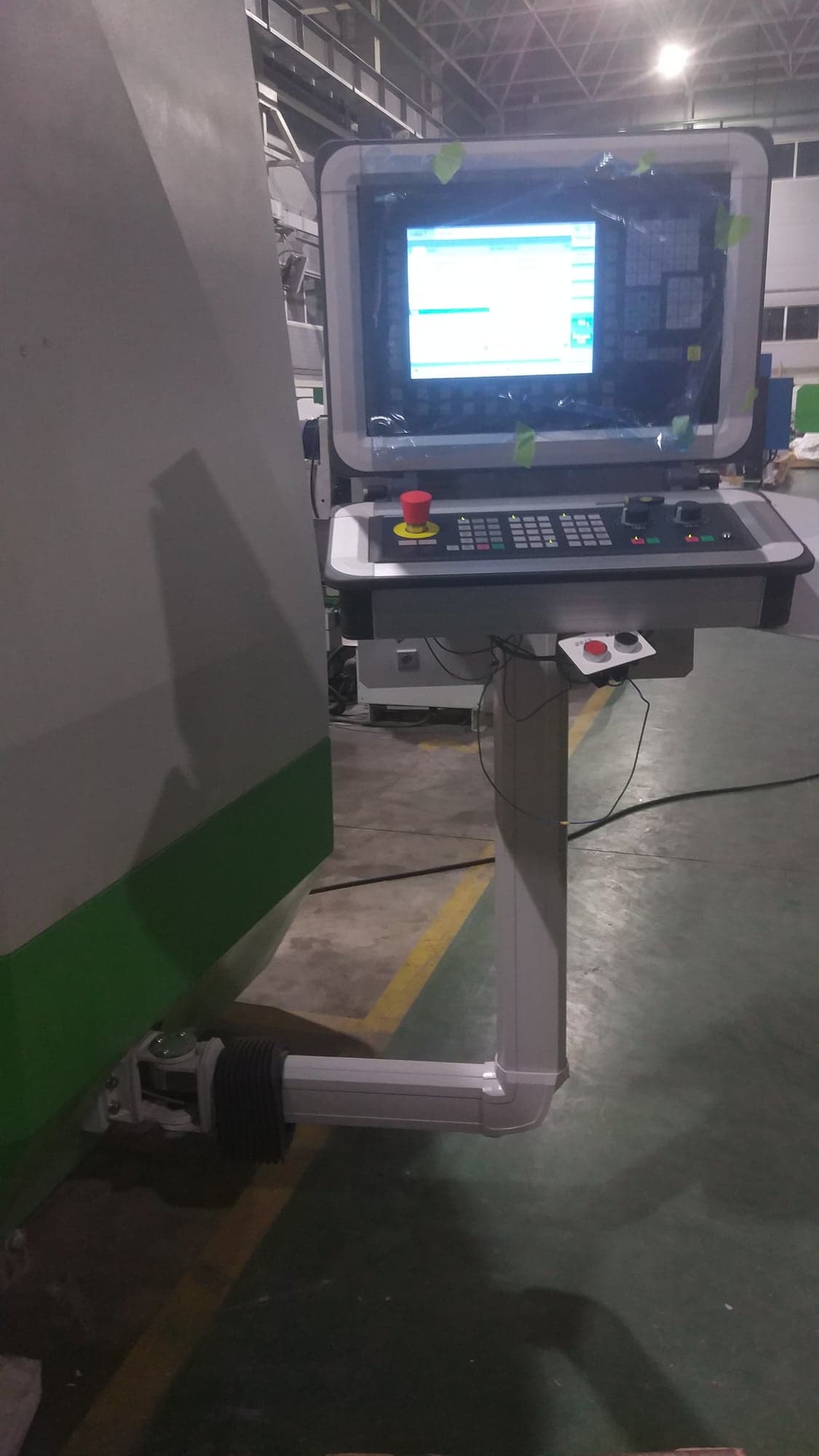

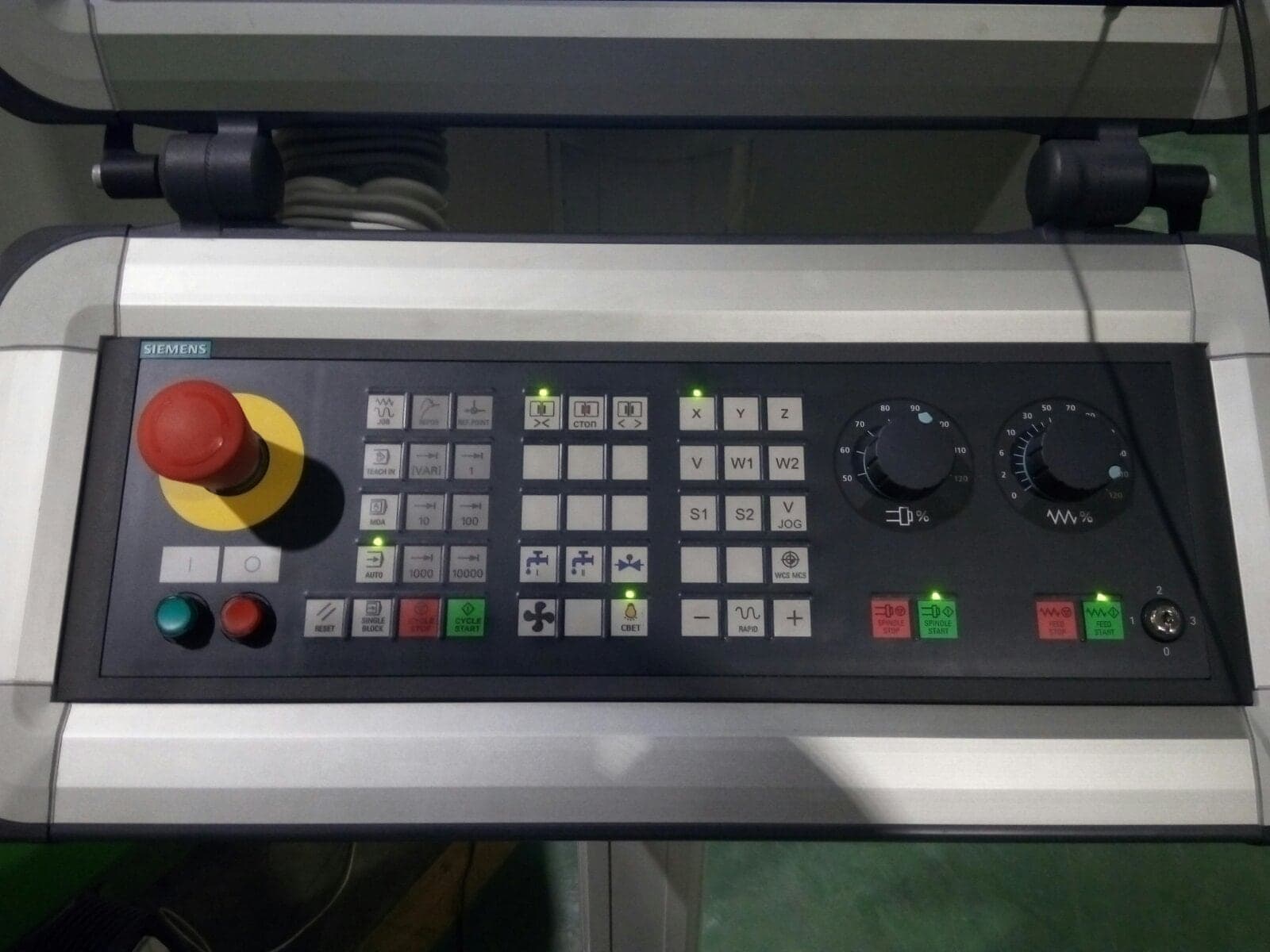

Электронный штурвал и выносной пульт (5 осей)
Инклинометры ±0,001′

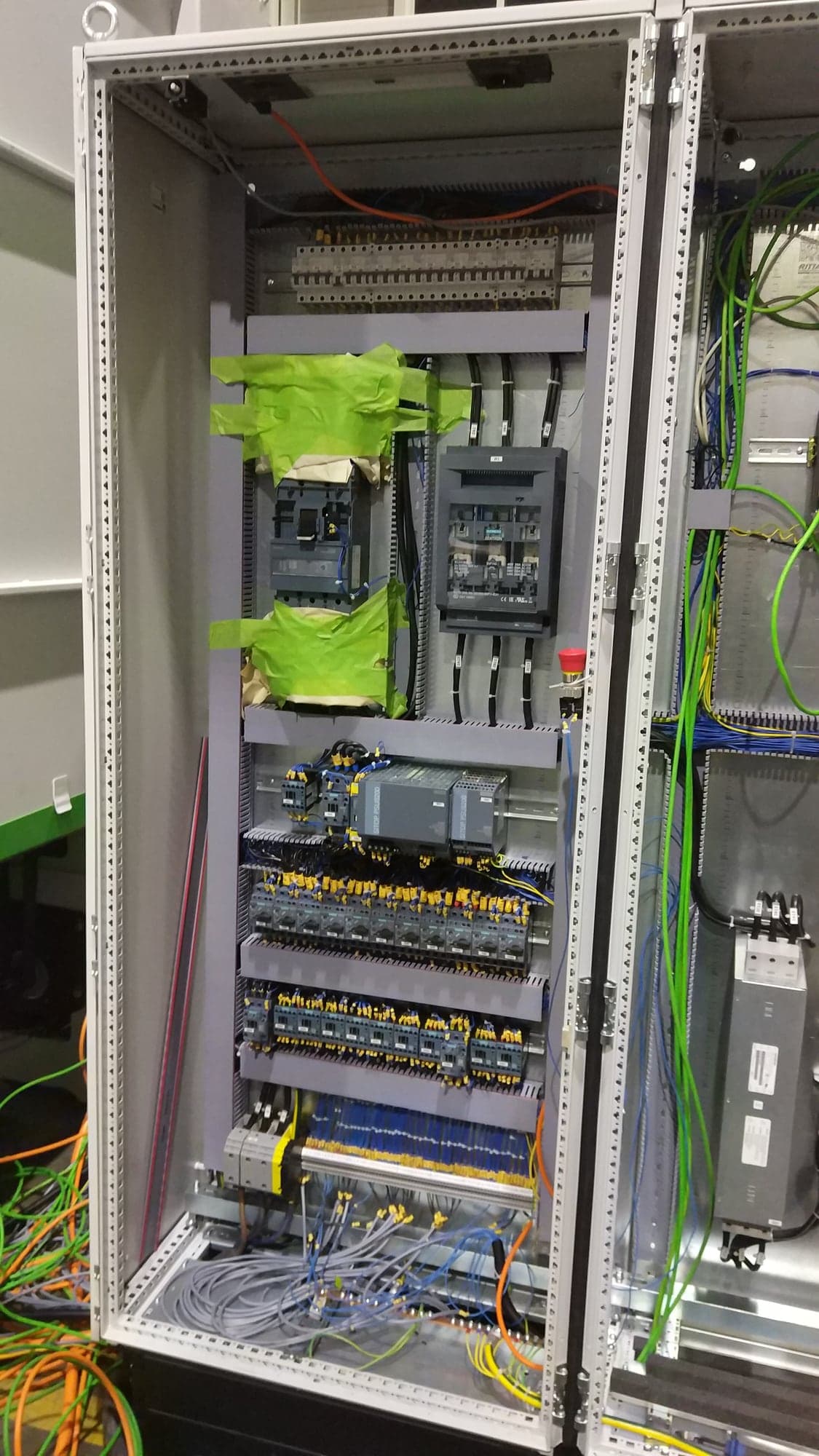

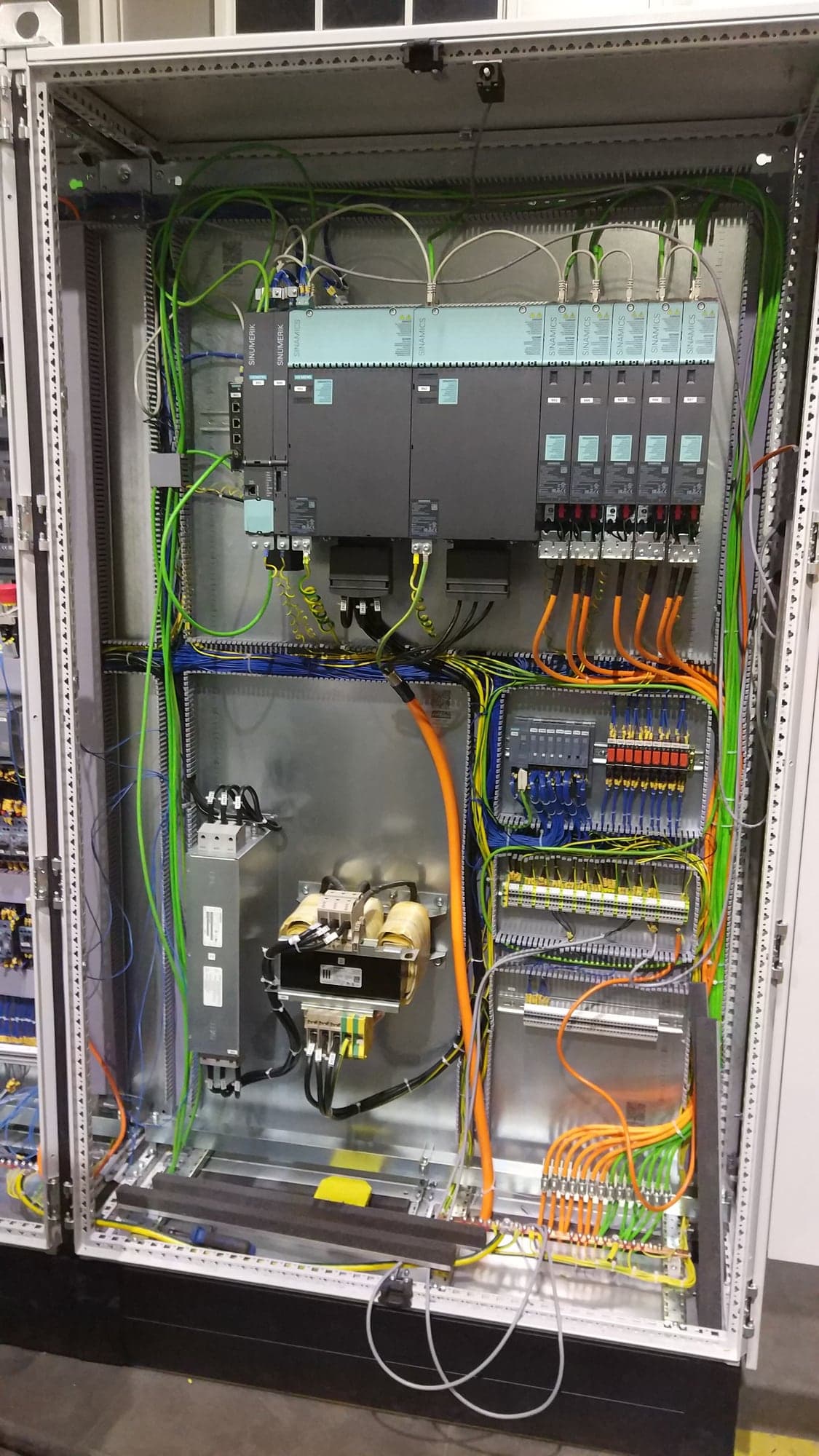

Шкафы управления на траверсе

Колёсико мыши — масштаб, перетаскивание — прокрутка увеличенного фото

По заданию Заказчика произведена полная замена электрооборудования станка с частичной модернизацией механических узлов.

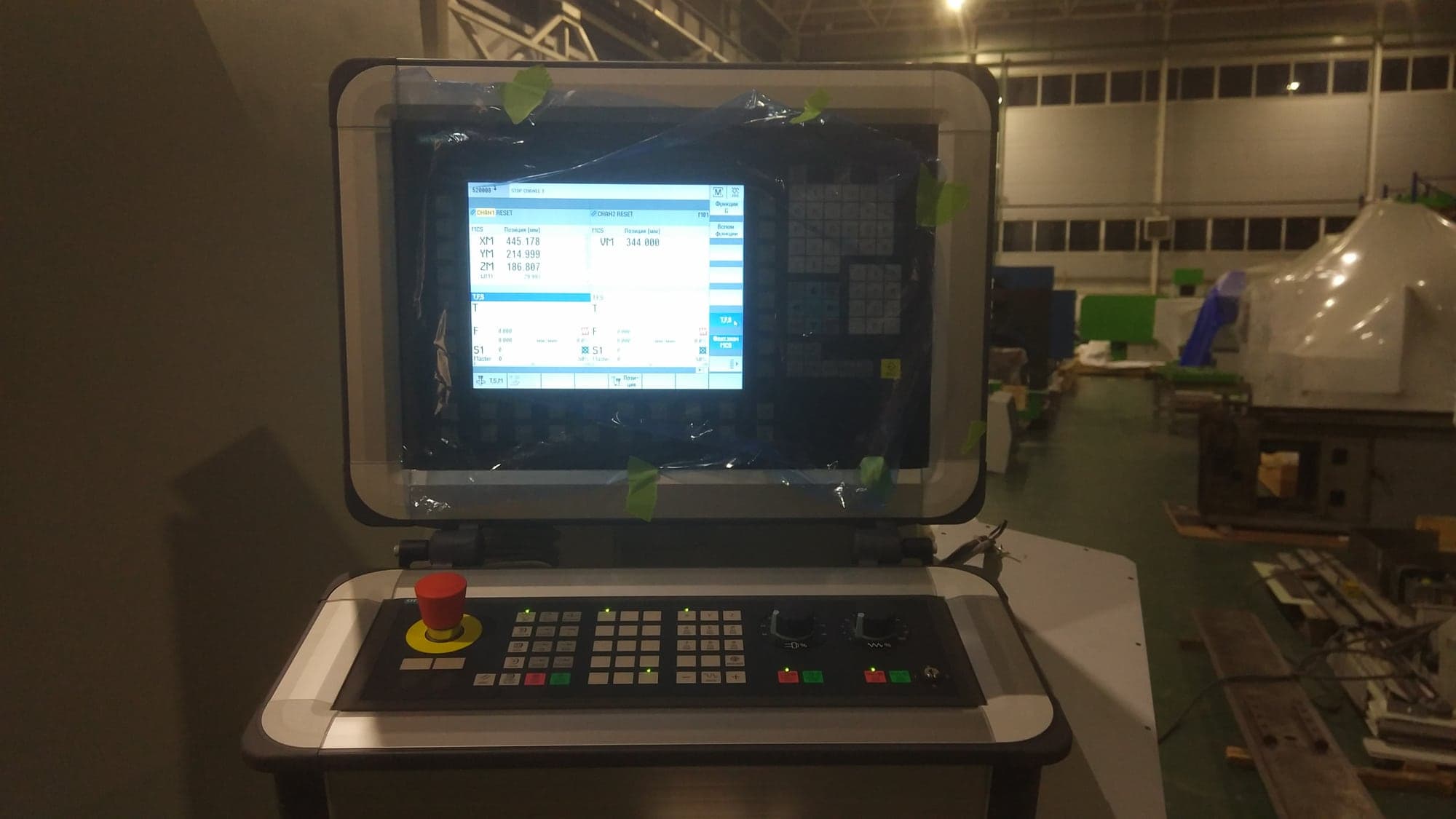

Управление пуском агрегатов и установочными перемещениями — физическими кнопками; сенсорная панель используется для параметрирования автоматических циклов и УЦИ в ручном режиме.

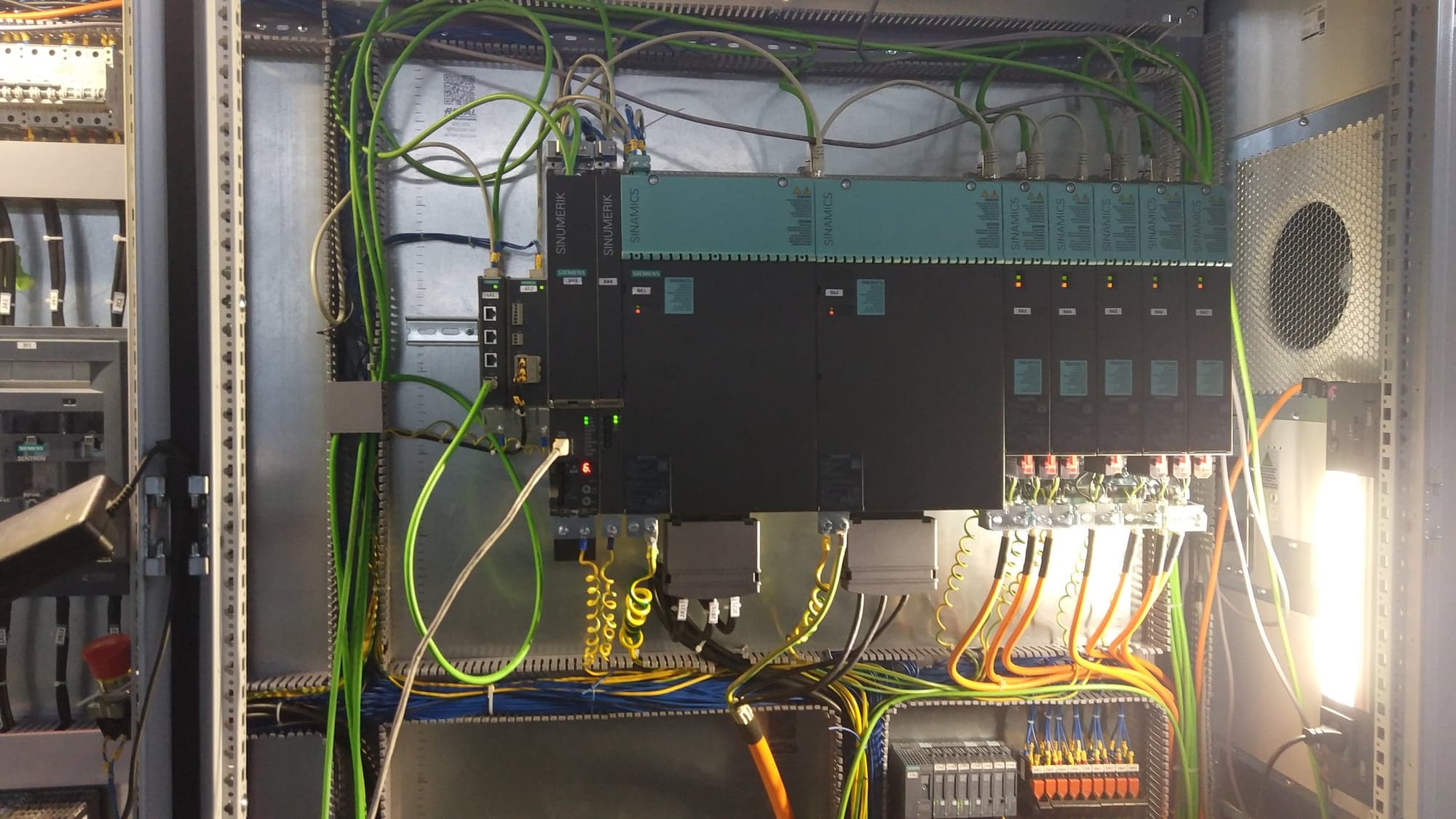

Заменены коробки передач скорости подачи на сервоприводы с планетарными редукторами (4 оси, CANOpen).

Жидкостные уровни заменены на инклинометры с точностью ±0,001′. Разработаны алгоритмы автоматической юстировки траверсы и полуавтоматического поворота шлифовальной бабки.
